交流耐压试验装置的组成

交流耐压试验装置是电力行业对高压耐压试验装置的一种分类， 也叫工频耐压试验装置，一般由油浸式试验变压器及试验变压器操作箱组成。除油浸式试验变压器外， 也有很多用户选用充气式试验变压器，干式试验变压器用以组成交流耐压试验装置。具体选用方法遵循用户现场使用情况即可。

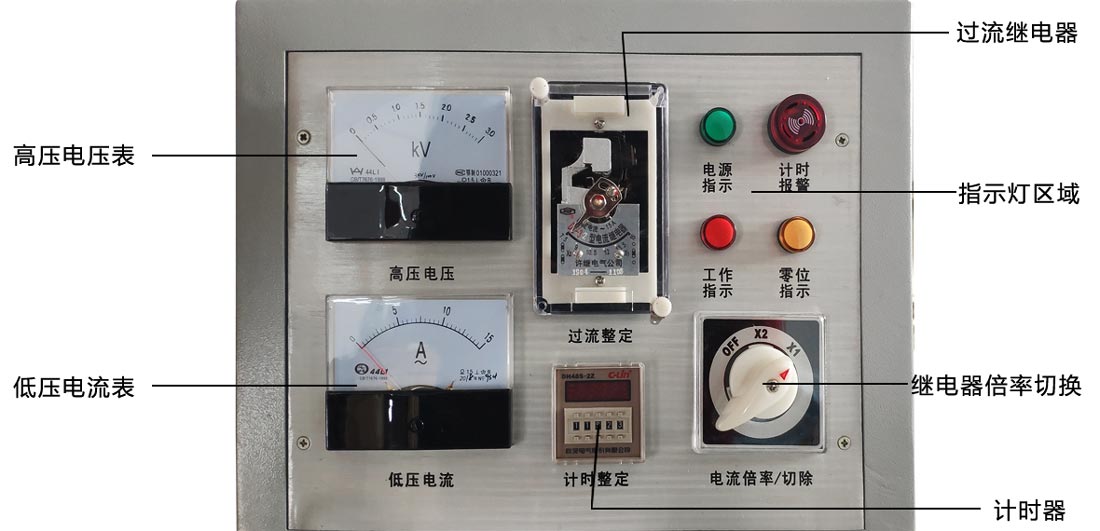

交流耐压试验装置的面板

高压电压表: 以kV(千伏)为单位，指针在不通电时，应指示在“0”刻度位置，如若不在"0"刻位置，可使用平口一字螺丝刀进行调零操作。

低压电流表: 以A（安培）为单位， 用以指示在试验时交流耐压试验装置操作台输出的电流， 要确保电流不超过装置额定电流， 也不应超过现场电源的额定电流。

指示灯区域：分别有电源指示、工作指示、零位指示、计时报警指示等4个指示灯。装置带电即电源指示灯亮，调压器逆时针回旋到0位，则零位指示灯亮。调节升压旋钮，进行电压输出时，则零位指示灯熄灭，工作指示灯亮。 调节至所需试验电压后，按下面板计时按钮，待计时倒计时完成后，则计时报警指示灯亮，并伴随声光报警。

计时器: 用以调节时间，用以耐压试验倒计时， 可分别设置时（H）分（M）秒（S）

过流继电器: 用以整定保护电流, 调节方法为打开面盖，手动拨动指针至所需要的电流位置。

倍率切换开关: 具有X1、X2及OFF三个档位， 是过流继电器的辅助开关，过流继电器设置为保护电流5A， 开关置于X1、X2位置，则对应的保护电流分别为5A、10A.剩下的OFF档位则是完全切除电流保护， 不推荐将开关置于此档位。
