如何利用变压器中性点进行电容电流的测试？

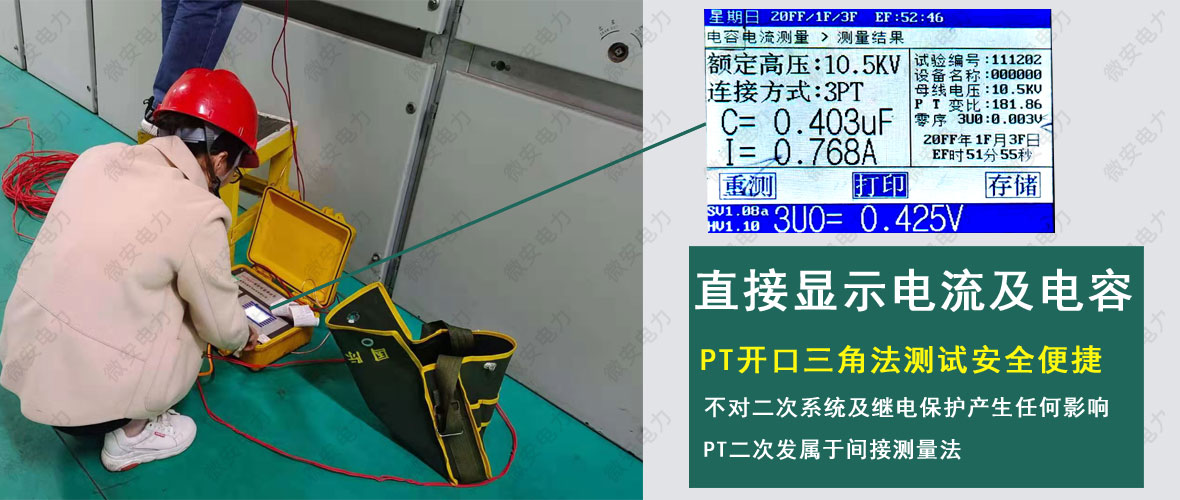

     继上文介绍的 电容电流测试仪PT开口三角法的测试原理(https://www.whweian.com/newjs/2620.html)后，我们知晓常用的异频信号注入法是从PT开口三角处注入异频信号，其测量原理中假设电压互感器三相励磁特性和漏抗一致，且在测试过程中忽略了励磁阻抗。而在实际现场，电压互感器往往会出现由于生产批次的不同而导致的三相励磁特性和漏抗不一致，尤其对于4PT连接方式电压互感器的差异将大大影响电容电流的测量准确性。

     应对该种情况，我们提出了变压器中性点异频信号注入法，此测量方法避免了电压互感器参数不一致的影响

从变压器中性点测量电容电流方法

1、准备工作

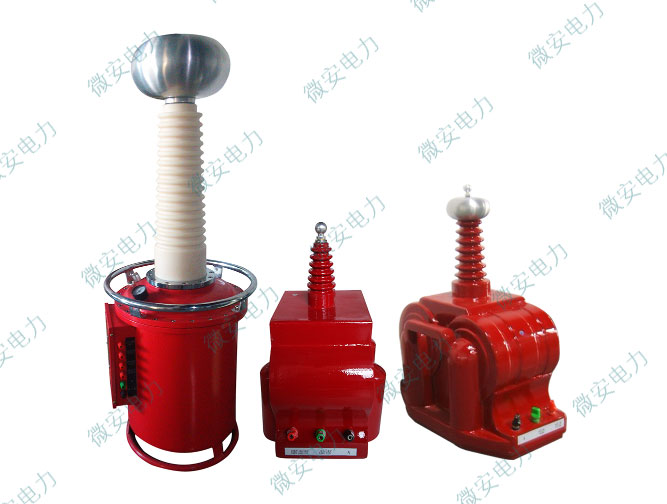

     变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（U_L电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”， 用户可自备PT，也可以选用我公司生产的 HJ标准电压互感器，可参考下图

2、测量接线

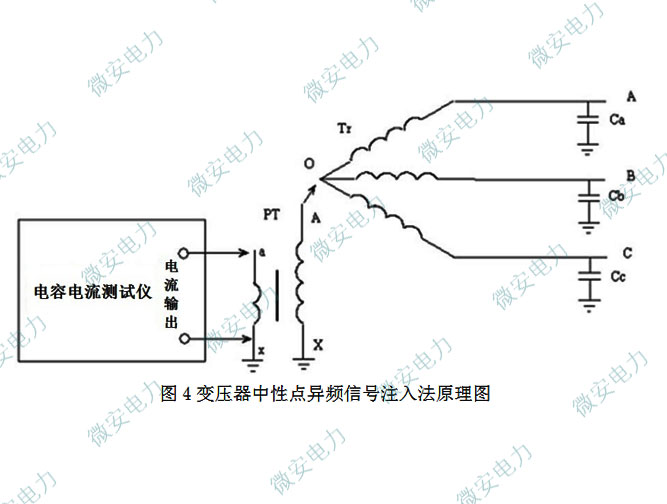

    PT：外接单相电磁式电压互感器

     Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点

      Ca、Cb、Cc：系统三相对地电容

    AX、ax： PT的一、二次绕组，电压互感器变比为（U_L电压互感器额定高压）

3、测试操作

    1.查看不接地系统的接线方式和运行方式，系统所有线路均已投入。

    2.现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。

    3.外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。

    4.将UACI-600B全自动电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。

    5.将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。

    6.单相电压互感器周围设置安全围栏，安全围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。

    7. 测试人员位于绝缘垫上开始测试。
