案例分析-变压器变比组别测试结果不正确

发布时间:2022-12-05 08:19:23 阅读次数: 872次
变压器变比组别测试结果不正确有诸多原因,今天这是一起变压器由于铭牌信息不正确,在输入被篡改后的铭牌信息而造成的测试结果不正确,目前市场上大多以旧充新的变压器,由于这些不专业的变压器销售商胡乱篡改铭牌,如不经过专业测试就投运,是极容易出现电力安全事故的.....

电力试验设备厂家

一早技术部同事接到用户报故障,现场使用UABC-M变压器变比组别测试仪对一台10kV/400V、铭牌连接组别为Dyn11的配电变压器进行现场测试,测试结果超出额定值太多。

我司技术部同事在接到故障后,三步就排除了现场故障,找到了其测试结果不正确的原因-变压器以旧充新,铭牌不正确,连接组别不正确。

一、客户反馈不正确的变比组别测试结果

客户反馈按照变压器铭牌参数设置,在变压器额定档位的理论变压器应为10kV/400V 即变比值为25,可现场实际测试结果确为28.8, 误差太大,客户不确定是变压器有问题,还是测试仪器不准确。

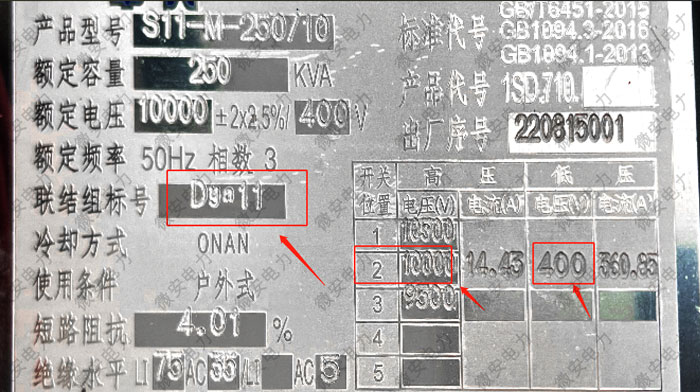

被试变压器铭牌

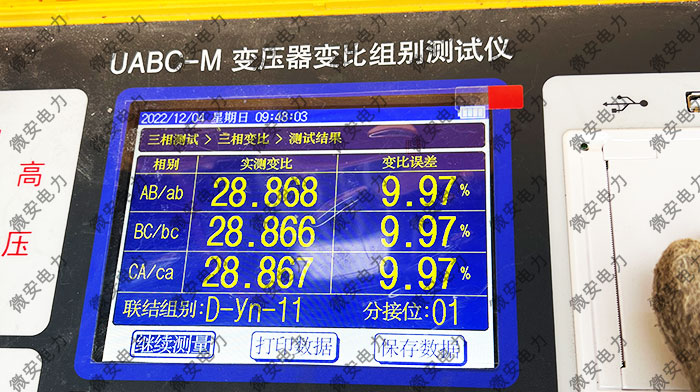

变比组别不正确测试结果

二、技术部排除现场接线及参数设置不正确的原因

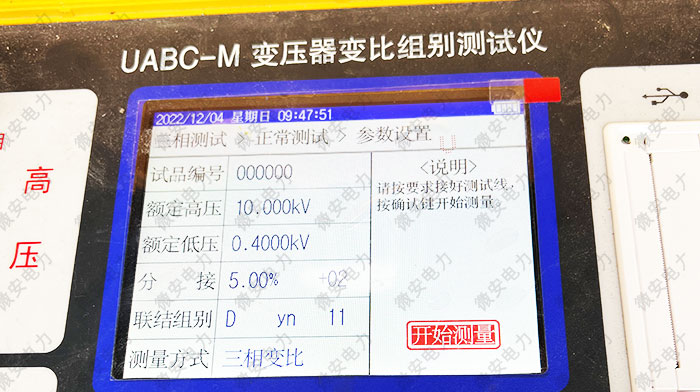

变比组别测试仪参数设置

技术部同事与客户交流,确认变压器是否拆除全部引线,参数设置是否按照铭牌设置正确,在通过视频电话确认全部正确, 且测试结果依然不正确后,指导客户对仪器进行了自检。 自检结果显示仪器的功能完全正确。

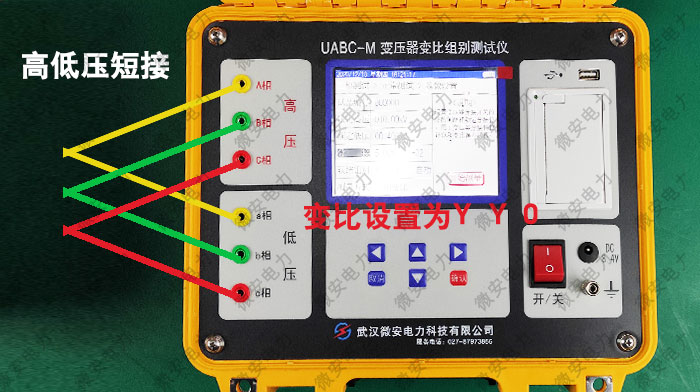

变比组别测试仪自检接线

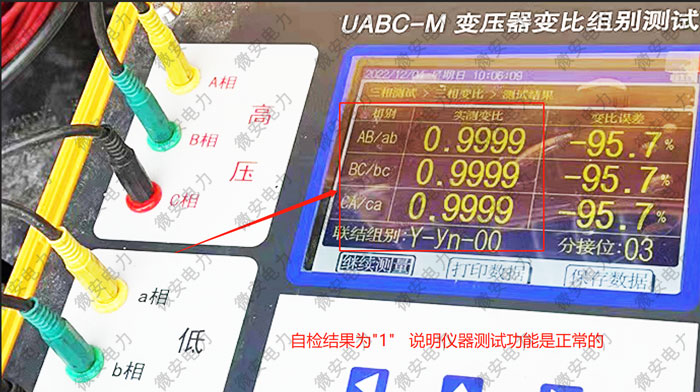

变比组别测试仪自检结果

三、技术部分析可能造成的原因

在分析变压器出厂年月是在2022年8月,且变压器额定分接位只有3个档位, 技术部同事怀疑这台变压器铭牌信息不正确,可能是翻新变压器,其理由有三,第一,变比组别测试不对,通常是因为连接组别不正确,造成的仪器计算不正确,第二是在现在这个时间段,已经很少有3个额定档位的变压器了新出厂了,可以说各厂家都停产了几乎,其三,也就是电力行业这种以旧充新的情况比较多,技术部同事平时工作中也检测到很多。

四、客户现场重新测试排查

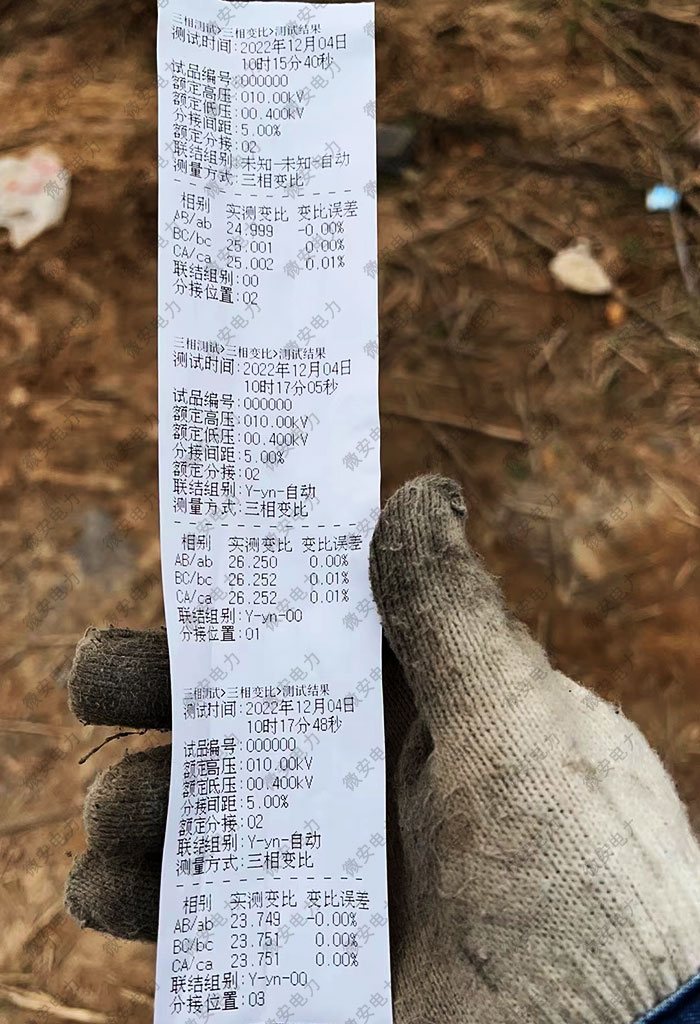

正确的变比组别测试结果

在与客户交流后, 推荐客户使用了变压器变比组别测试仪的"盲测" 功能, 在选择盲测进行测试后, 果不其然测试结果的变比值完全正确,与预想的完全一致

五、测试结果不正确的结论

综上所述,这是一起变压器由于铭牌信息不正确,导致现场测试人员依据铭牌参数去测试,造成的测试结果不正确 ,在结合客户现场反馈的情况, 初步确定是属于翻新变压器,以旧充新。

#
