10kv高压电缆的绝缘电阻多少合格?

发布时间:2022-12-05 17:23:34 阅读次数: 872次
电缆绝缘电阻的数值随电缆的温度和长度而变化,在不同温度下,和不同长度的绝缘电阻,我们需要进行计算后判定是否合格,《GB50150电气设备交接试验标准》中明确规定 : 橡塑电缆的外护套、内衬层的绝缘电阻需≥0.5MΩ/km....

电力试验设备厂家

长度在500m及以下的10kV电力电缆,用2500V绝缘电阻表测,在电缆温度为+20℃时,其绝缘电阻值不应低于400MΩ。

电缆绝缘电阻的数值随电缆的温度和长度而变化,在不同温度下,和不同长度的绝缘电阻,我们需要进行计算后判定是否合格

为了便于比较,应换算为20℃时单位长度电阻值,一般以每千米电阻值表示,即:R20=Rt×Kt×L

式中R20指在20℃时,每千米电缆的绝缘电阻,单位MΩ/KM;

Rt指长度为L的电缆在t℃时的绝缘电阻,单位MΩ;

L指电缆长度,单位Km;

Kt指温度系数,20℃时系数为1.0。

注意电缆绝缘电阻的合格最低标准

《GB50150电气设备交接试验标准》中明确规定 : 橡塑电缆的外护套、内衬层的绝缘电阻需≥0.5MΩ/km

《DL/T596-2021电力设备预防性试验规程》中要求:35kV及以下橡塑电缆线路主绝缘电阻一般≥1000MΩ,外护套绝缘电阻≥0.5MΩ/km

附:电缆的温度系数

温度 0℃ 5℃ 10℃ 15℃ 20℃ 25℃ 30℃ 35℃ 40℃
kt 0.48 0.57 0.7 0.85 1 1.13 1.41 1.66 1.92

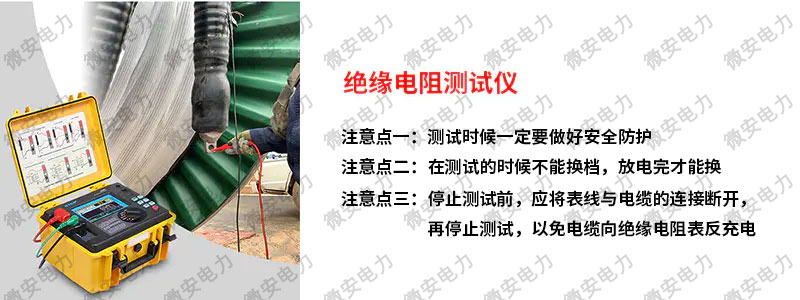

高压电缆绝缘电阻测试

举例电缆绝缘电阻是否合格的计算实例

某项目交接试验,在温度35℃的情况下,我们测试了1400米的10kV电缆,绝缘电阻为960MΩ, 现在判断是否合格?

我们要计算R20进行比对

R20=Rt×Kt×L=960*1.66*0.9=1434.24MΩ ≈ 1.43GΩ

其换算下来的结果是大于交接试验中要求的≥0.5MΩ/km的, 所以是满足试验试验要求的。

#
