10kV电缆绝缘电阻测试方法

发布时间:2022-12-05 18:46:38 阅读次数: 872次
电缆绝缘电阻测试不同于变压器和开关柜等试品的测试,由于电缆具有较大的电容量,在测试过程中经常出现数据跳动变化,从而得不到准确的测试结果,所以我们需要在测试过程中使用正确的测试方法.....

电力试验设备厂家

一、电缆绝缘电阻测试方法

1、首先将安装好的电缆,充分放电后与其它设备在连接处拆下,将电缆接头擦拭干净,并设备保持一定的安荃距离。

2、绝缘电阻表测量1kv及以下的电缆用1kv绝缘电阻表;1kv以上的电缆用2500v绝缘电阻表(UMG-3127A输出250V 、500V、1000V、2500V和5KV 五档)。

3、测电缆绝缘前,必须检查巷道周围10米内瓦斯浓度低压0.5%方可进行测试。

4、测量时要先将绝缘电阻表放平,开机正常显示OL(仪器开机自检)

5、测量时应先测量A、B、C三相对地绝缘电阻,在测量A、B、C相间绝缘,zui后测量地线对绝缘皮的绝缘。测量时另一端安排专人看守,防止电缆相间接触或者接地。

6、接好线之后,选择合适的电压档位,按测试键开始测试即可,停止测试前,应将表线与电缆的连接断开,以免电缆向绝缘电阻表反充电,测量完毕需将电缆线芯对地放电。

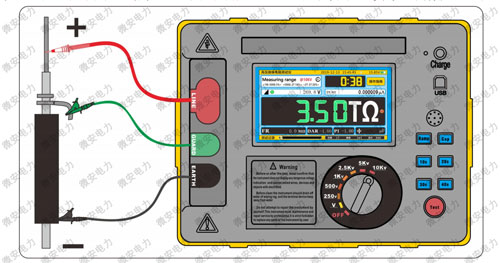

电缆绝缘电阻测试接线

高压电缆绝缘电阻测试接线

7、电缆绝缘要求,新电缆1kv及以下不低于50MΩ,6kv不低于100MΩ。运行中的高压电缆绝缘一般不低于50MΩ,低压电缆一般不低于2MΩ

#
