《干货分享》串级式试验变压器的使用注意事项

发布时间:2018-11-17 10:57:00 阅读次数: 377次
串级式试验变压器是由几台单台试验变压器组合而成的,因为单台试验变压器虽然具有电压低、容量小、重量轻的优点,便于进行安装和运输,但是毕竟电压受限制

串级式试验变压器的使用注意事项

一、串级试验变压器介绍

串级式试验变压器是由几台单台试验变压器组合而成的,因为单台试验变压器虽然具有电压低、容量小、重量轻的优点,便于进行安装和运输,但是毕竟电压受限制,若制造承高电压等级的,又不便于运输。串级式高压试验变压器的出现彻底解决了这一难题,其既可以实现单台试验变压器通过串接之后形成高几倍的状态,进而实现电压组合使用,同时也可以直接分离成几套单台试验变压器单独进行使用,便于运输和搬运

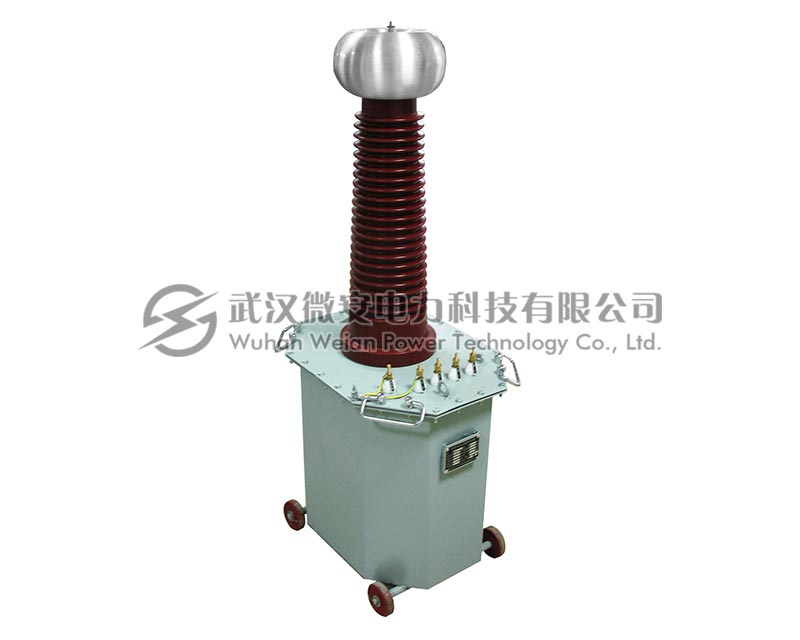

串级式试验变压器

二、使用串级式试验变压器注意事项

1、串级的的顺序

串级试验变压器一定要注意的是初级绕组的容量要大于次级绕组的容量,这样可以得到两台试验变压器额定电压相加的峰值电压。

2、防止放电现象

如果需要进行高电压的试验时应使用均压环和防电晕专用套防止尖端放电和电晕。

3、第二台试验变压器要用绝缘台垫起

两台试验变压器在进行串联试验的过程中,次级绕组一定要用绝缘支架或绝缘台垫起来,否则的话电压升不上来,电压的真实监测,应在高压侧采样数字高压表(分压器)进行,因为被试品的对地杂散电容的影响,在低压侧测量的电压误差较大,不能反映高压侧的真实的试验电压。

4、保证极性一致

在高压试验过程中,必须保证第一台试验变压器高压绕组与第二台试验变压器低压绕组极性一致。否则有烧坏低压绕组的可能

三、串级式试验变压器的现场接线图

串级式试验变压器现场接线图

以上几点就是在使用串级试验变压器在现场试验时需要注意的主要事项了,现场接线图可参考上图,如您对串级试验变压器的使用还有疑问,欢迎您随时致电武汉微安电力科技有限公司技术工程师。


#
