互感器交流耐压试验环境及方法

互感器交流耐压试验环境及方法

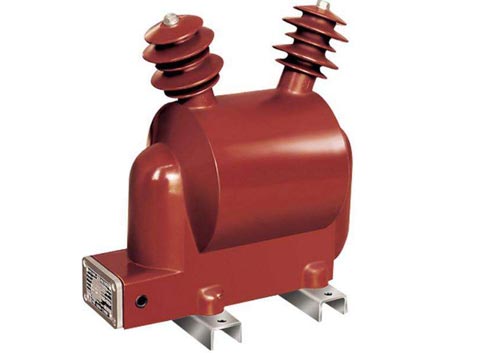

一、互感器交流耐压试验环境

1、被试品与接地体或邻近物体的距离应不小于被试品高压部分与接地部分之间最小空气距离的1.5倍。试验场所的相对湿度应小于80%。

2、试验周围无关人员撤离，试验现场的接地电阻达到试验许可标准。

二、互感器交流耐压试验方法

1、试验线路见图1-1。如有末（地）屏，应将其同金属底座或箱壳连接并接地。

图1-1 电流互感器一次绕组的交流耐压试验接线图
T——试验变压器；C₁、C₂——高压电容分压器；T_t——被试电流互感器
R——保护电阻；V——峰值电压表

2、在确定YDJ高压试验变压器与被试电流互感器接线及电源波形无误后，对试品施加电压。加压时，应以机械0位开始缓慢升高电压，观测仪表升压数值。在升至75%试验电压时，以每秒2%试验电压的速率升压至短时工频耐压的试验值，维持1min或规定的时间,然后降到30%规定试验电压以下后再切断电源。

3、若试验过程中无破坏性放电现象，则试验合格。

4、断开控制箱，切断电源，拆除试验接线，恢复互感器接线至试验前状态
