变压器容量测试及阻抗电压计算

发布时间:2018-12-05 17:22:15 阅读次数: 377次
了解变压器容量测试仪的作用及测试原理,针对短路阻抗法的试验方法及试验接线进行了说明

变压器容量测试及阻抗电压计算的意义

一、变压器阻抗电压及容量的概念

(1)变压器的阻抗电压

变压器的阻抗电压等于电压等于短路阻抗ZR75℃乘以一次额定电流I1N。变压器Ⅱ阻抗电压较小,其外特性曲线较平;变压器Ⅰ的阻抗电压大,其外特性向下倾斜较大。变压器带负载以后,在一次电压U1和二次负载的功率因数cos 2不变情况下,二次电压U2必然随负载电流I2的增大而下降。

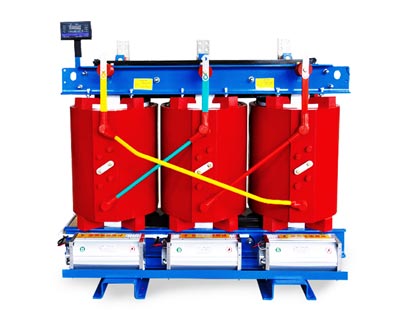

试验变压器

(2)变压器的容量

变压器额定容量是指主分接下视在功率的惯用值。在变压器铭牌上规定的容量就是额定容量,它是指分接开关位于主分接,是额定满载电压、额定电流与相应的相系数的乘积。对三相变压器而言,额定总容量容量等于=3×额定相电压×相电流,额定容量一般以kVA或MVA表示。额定容量是在规定的整个正常使用寿命期间,如30年,所能连续输出最大容量。而实际输出容量为有负载时的电压(感性负载时,负载时电压小于额定空载电压)、额定电流与相应系数的乘积。

二、进行变压器容量测试的意义及方法

(1)变压器容量测试的意义

变压器容量测试是为了对变压器的带负荷能力进行检测,目前社会上,有些用电用户受利益驱使更换变压器铭牌,以大容量变压器充当小容量变压器,而我们国家对于电费的收取,是按照电子式电能表计数的有功功率产生的电费以及由变压器额定容量计算的无功功率产生的电费一起相加收取的,更换变压器铭牌,从而达到逃漏电费的目的。

(2)变压器容量测试的方法

目前主要采用短路阻抗法进行变压器容量的确定,使用的仪器为市面上常见的变压器容量测试仪,是测试变压器容量及变压器损耗参数的专用仪器,可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量,变压器容量及特性测试仪还可以测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗 4、通过空载试验可准确判定被测变压器的型号,包括:S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器,变压器容量测试仪可测量范围:20kVA~100000kVA

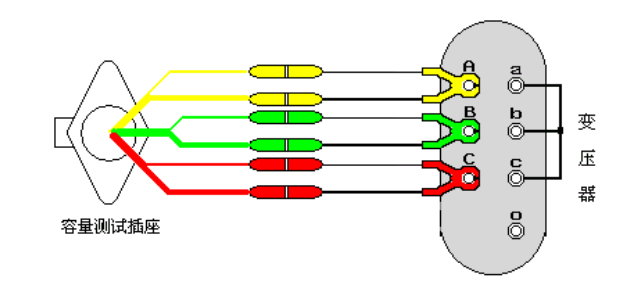

变压器容量测试接线图

变压器容量测试接线图

变压器短路损耗接线图

变压器短路损耗测试接线图

三、变压器阻抗电压的计算及意义

(1)变压器阻抗电压的意义

阻抗电压就是指变压器短路时,短路电流达到额定值时,原方所加电压与额定电压的比值,其数值等于短路阻抗的百分数。阻抗电压是变压器的一个重要参数,它的大小标志着额定负载时变压器内部压降的大小,所以阻抗电压与变压器额定电流是成正比的,而额定电流与额定容量是成正比的,所欲阻抗电压也正比于额定容量。因此,利用阻抗电压这个参数,通过短路试验就可以确定配电变压器的容量。

(2)变压器阻抗电压计算

将变压器二次侧短路,在一次侧逐渐施加电压,当二次绕阻通过额定电流时,一次绕阻施加的电压Uz与额定电压Un之比的百分数,即:Uz%=Uz/Un×100%。


#
