变压器交流耐压试验及感应耐压试验

发布时间:2019-01-08 23:13:58 阅读次数: 872次
介绍了变压器交流耐压试验和感耐压试验的目的,以及试验中使用的试验变压器与感应耐压试验装置的原理

变压器交流耐压试验及感应耐压试验

变压器绝缘主要分为主绝缘与纵绝缘两种。主绝缘主要是指线圈自身以外的其他结构的绝缘,包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘,如线圈匝间绝缘等。

为了全面掌握变压器绝缘承受过电压的能力,一般情况下,根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。

一、变压器交流耐压试验

交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法,是预防性试验的一项重要内容。此外,由于交流耐压试验电压一般比运行电压高,因此通过试验后,设备有较大的安全裕度,因此交流耐压试验是保证电力设备安全运行的一种重要手段。

变压器作为工业生产的一部分,是满足工业日常生产需求的关键。而变压器在投入使用之前,应对其进行耐压试验,掌握变压器整体性能。变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。在实验过程中,被试验线圈的端口需要与试验电压相连接,而非试验端口需要进行接地处理,保障试验人员安全性。

二、变压器交流耐压试验设备

交流耐压试验中,通常我们会遇到的电力试验设备包括“ 串联谐振耐压试验装置”、“干式试验变压器”、“ 感应耐压试验装置”。

(1)串联谐振试验装置

串联谐振试验装置

串联谐振试验装置

变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

(2)干式试验变压器

干式试验变压器

干式试验变压器

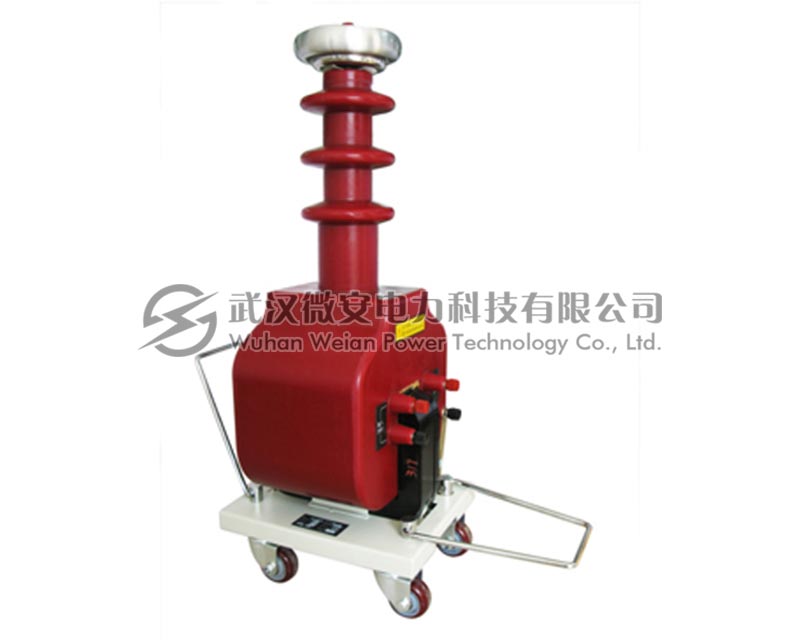

按交流耐压试验规程,各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。

首先,微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。用于电力系统对各种高压电气设备及绝缘材料进行工频或直流高压下的绝缘强度试验,干式试验变压器容量为3kVA~300kVA,可根据客户需求定制。干式试验变压器选材优良,电压裕度大,电晕声小,局放小。广泛适用于电力系统、工矿企业、科研部门、发电检修部门等,该试验变压器是绝缘耐压试验中必不可少的重要专业设备。

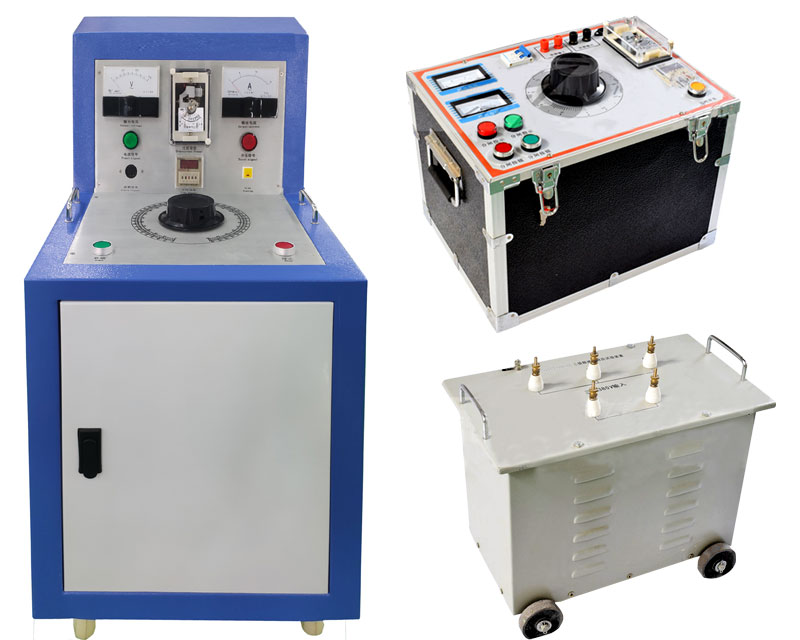

其次,微安电力生产的UA-TC试验变压器控制箱,属于分体式试验变压器的组成部分,是公司针对大型试验变压器而生产的专用配套设备,在原手动试验变控制台基础之上,一键启动后无需人工干预,全数字显示电压、电流,自动调压,自动计时、自动打印数据以及自动故障报警功能。

(3)感应耐压试验装置

三倍频感应耐压试验装置

三倍频感应耐压试验装置

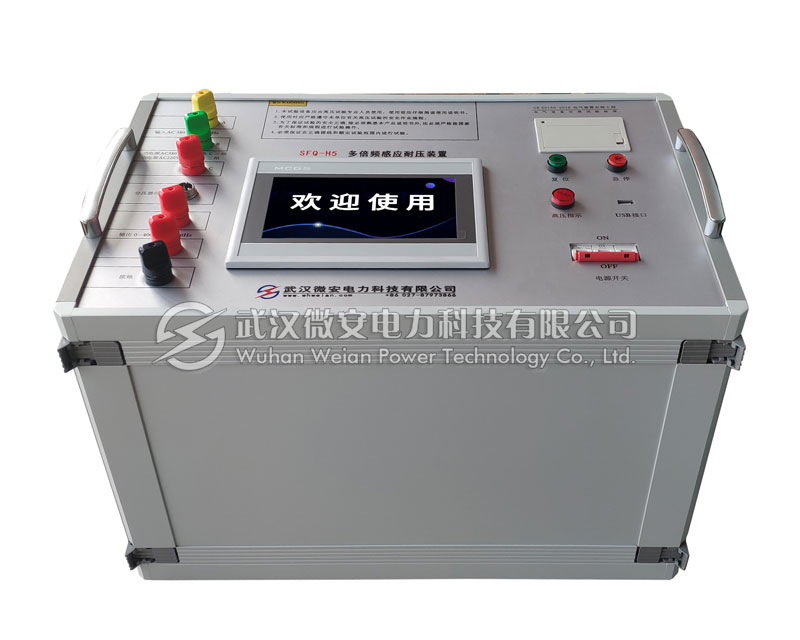

多倍频感应耐压试验装置

多倍频感应耐压试验装置

三倍频耐压试验装置多倍频感应耐压试验装置也是交流耐压试验中经常用到的电力试验设备,微安电力生产的SBF三倍频变压器,为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的,广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度,同时也可对电机及小型变压器的绕组进行感应试验;也可作为短时运行的150Hz电源用。

三、感应耐压试验的目的

目前,受到各厂家生产工艺的影响,很多变压器中性点会降低绝缘性能。如电压为110kV,220kV变压器,其中的绝缘分别为35kV与110kV。对于这类变压器进行交流耐压试验,无法获取有效试验结果。因此,需要采取感应试验方法。

双线圈变压器,从被试验设备低压侧开始施压,而高压侧没有进行试验的两相应进行并联、接地处理,并与被试验端进行串联,满足试验电压要求。另外,在感应耐压试验之前,对中性点进行相应处理,如为了满足主绝缘与纵绝缘两项试验的研究,需要将中性点电位适当抬高,以此来给线圈提供支撑。

通常情况下,变压器铁芯电流曲线在额定频率及电压下接近弯曲部分,如果前者高于后者,那么铁芯会处于饱和状态,电流也会随之增加,最终达到无法允许的程度。因此,为了解决上述问题,可以采取提高电源频率措施进行优化。

综上所述,通过对两种试验方法的研究,能够发现,交流耐压试验仅能够针对全绝缘设备进行试验,且只能获取设备主绝缘的电气强度,而纵绝缘并没有承受耐压,其绝缘性无从知晓。而感应耐压试验则从被试变压器的低压侧施加高频电压,只能够考验分级绝缘设备的主绝缘和纵绝缘,无法实现对全绝缘设备的试验。因此,为了实现对变压器整体绝缘性能的试验,一般将二者整合到一起完成试验。


#
