试验变压器及试验变压器操作箱的注意事项

发布时间:2019-01-08 23:53:40 阅读次数: 872次
介绍了试验变压器以及试验变压器操作箱在进行交流耐压试验时需要的准备工作以及试验中的使用事项

试验变压器的注意事项

试验变压器是交流耐压试验的必备设备,而交流耐压试验是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一。在电力工程中处于重要的地位,交流耐压试验的操作应保障安全性,所以需保持严谨的态度,注意如下事项:

一、试验变压器的绝缘

使用试验变压器进行交流耐压试验开始之前应充分做好准备工作,目前一般在使用的是干式试验变压器,油浸式试验变压器,充气式试验变压器,针对这三种变压器,应检查油浸式试验变压器是否漏油,充气式试验变压器中绝缘气体压力是否正常以及外观是否有破损。如有条件,可使用数字兆欧表对试验变压器的绝缘进行测量。

油浸式试验变压器

油浸式试验变压器

二、试验变压器的保护电阻

在进行耐压试验时候,应合理选择电阻器,避免由于出现过电压对试验变压器或试验变压器操作箱的性能产生影响。保护电阻选择应坚持合理原则,实现对设备的有效保护。

耐压试验中试验如果出现被试品对象被闪络或者击穿情况,其容抗会突然下降,并在电力试验设备内部产生强烈的电磁振荡。对此,试验人员应在回路内串接保护电阻,有效控制过电流。

另外,如果受到空气湿度、设备表面脏等因素的影响,引起设备表面闪络等情况,该耐压试验结果视为不合格,应对试验变压器进行相应清洁处理后,进行重新试验,以保证试验结果准确性。

试验变压器操作箱的注意事项

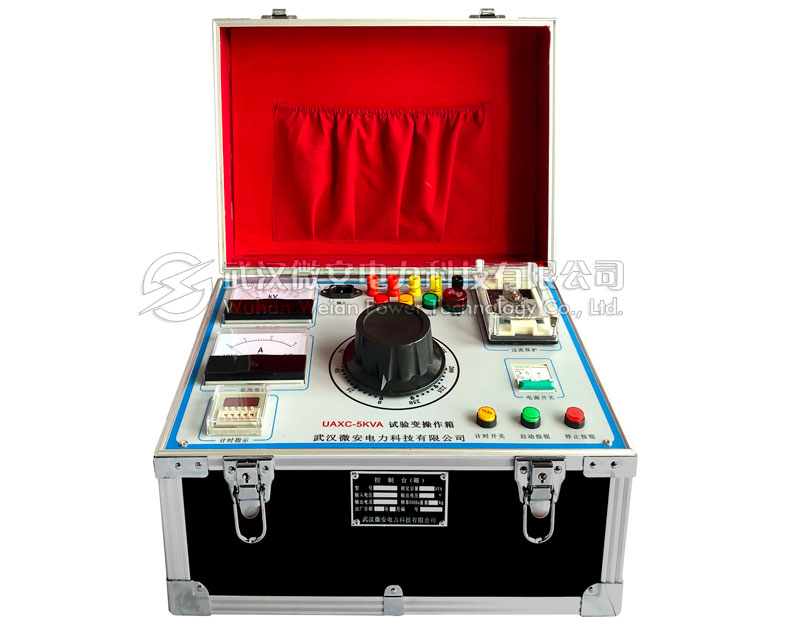

试验变压器操作箱

试验变压器操作箱

三、试验变压器操作箱的过电压设定

由于耐压试验具有破坏性特点,试验施加的电压往往是变压器额定电压的数倍,过高电压会损坏绝缘介质,出现增大、发热等现象。因此,在耐压试验过程中,应充分结合绝缘介质的特点及工频耐压试验设备运行实际情况,合理确定试验电压,避免对试验人身安全及设备构成危害。

四、试验变压器操作箱的接线

在交流耐压试验中,在接好试验接线之后,需要经过其他人员检查,并确认无损失。同时,还应加大对工频试验变压器测量装置的观察力度,当保护动作开启后,应分析其中的原因,及时消除影响变压器试验结果的不良因素,确保耐压试验有序进行。

五、确定试验变压器操作箱的零位

在施压之前,应确定试验变压器操作箱的调压器处于零位,且不可以在规定试验电压值的1/3以上冲击合闸,通过合理控制电压值,能够避免设备在接近规定电压值时耐压时间过程,为试验人员观察试验过程提供方便。

六、试验变压器操作箱的电源

在交流耐压试验中,尤其要注意的是,切勿在电压值较高情况下切断电源,以免发生瞬变情况造成高压试验变压器被击穿、测量仪表损坏等。

注意,若是在试验时试验变压器发生放电等现象,应及时切断电源。因为由于放电产生的过电压,与截波冲击相类似,持续作用下,势必会损坏试验变压器纵绝缘,造成匝间、层间等被击穿。

七、检查试验变压器发热情况

高压试验变压器是有机绝缘材料时,在完成试验后,人员应立即触摸,如果存在局部发热情况,那么证明设备绝缘性能不佳,应进行相应处理后进行二次试验,以确定设备性能是否符合工业生产要求。

在进行多台设试验变压器验过程中,应对击穿的变压器及时做好标记,为后续工作提供帮助。


#
