电缆直流耐压试验装置使用注意事项

发布时间:2019-07-10 17:42:21 阅读次数: 872次
电缆直流耐压试验装置目前按国标要求,一般是采用直流高压发生器,直流高压发生器一般又分为正极性直流高压发生器、负极性直流高压发生器,电缆直流耐压一般采用负极性直流高压发生器

电缆直流耐压试验装置

电缆直流耐压试验装置目前按国标要求,一般是采用直流高压发生器,电缆直流耐压耐压又称电缆泄露电流试验,所以采用的是同一种装置,目前直流高压发生器常规规格分为60kv/120KV/200KV/500KV/1000KV等常用规格,满足各个电压等级的电缆直流耐压试验。

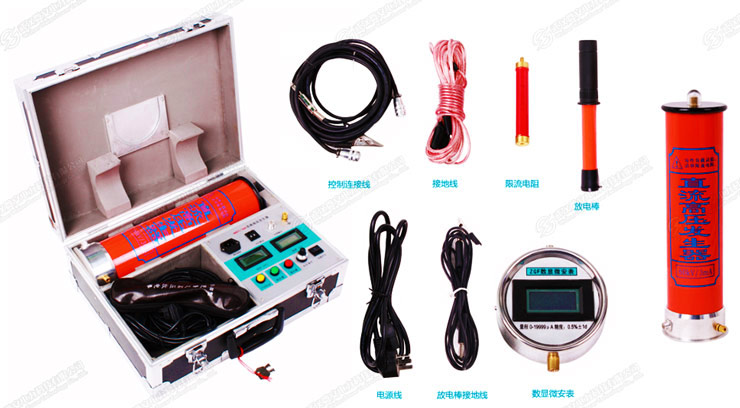

直流高压发生器

电缆直流耐压和泄露电流试验装置使用注意事项

(1)微安表接在高压端。绝缘良好的电缆泄漏电流很小,一般在几十微安以下,而设备 及引线的杂散电流相对较大,影响较大。这时微安表接在低压端,会有较大误差。

(2)两端头屏蔽。电压在35kV及以上的电缆,由于试验电压高,通过被试品表面及周 围空间的泄漏电流相当大,所以电缆两端的终端头均应屏蔽。但是在电缆较长时不容易 实现

(3)在高压侧测量电压。如电缆较长、电容量较大时,在整流回路中引起电压降,低压 侧的表计将不能反映高压侧的实际电压,故需要在高压侧直接测量电压。

(4)试验电压太高时需要用倍压装置。35kV及以上电压等级电缆需要的试验电压很高, 般单级直流装置不能满足试验要求,需要采用倍压装置。


#
