变压器绕组变形测试仪发生局部变形有哪些?

发布时间:2021-04-14 10:42:14 阅读次数: 377次
本篇文章介绍了变压器绕组变形测试仪发生局部变形具体有哪几种。局部变形是指线圈的总高度未发生改变,或等效直径和线圈厚度尚未出现大面积的改变。

    变压器绕组变形测试仪的局部变形是指线圈的总高度未发生改变,或等效直径和线圈厚度尚未出现大面积的改变;只是部分线圈的尺寸分布均匀度改变,或部分线饼出现小程度等效直径的改变,线圈的总电感基本不变,所以故障相和正常相的频谱曲线在低频段的第一个谐振峰点处将重合,随着部分变形面积的大小,对应的后续几个谐振峰将发生位移。

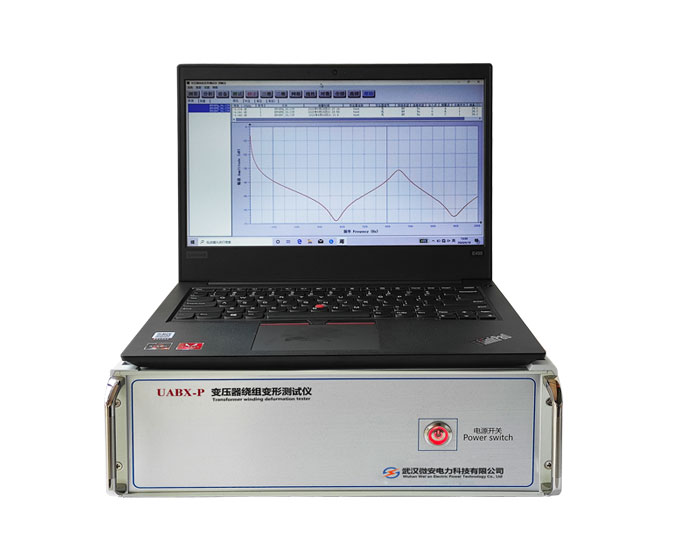

变压器绕组变形测试仪

一、局部压缩和拉开变形

    变压器绕组变形测试仪的局部压缩和拉开变形一般认为是由于电磁作用力造成的,由于同方向的电流产生的斥力,在线圈两端被压紧时,这种斥力会将个别垫块挤出,造成部分被挤压,而部分被拉开。这种变形在两端压钉未动的条件下,一般不会牵动引线:这种变形一般只改变饼间的距离(轴向),在等值电路中体现在并联电感上的电容(饼间电容)的改变上。引线未被牵动力的条件下,频谱的高频部分将变化很小。线圈整体并未被压缩,只有部分饼间距离拉开,部分饼间距离压缩。频谱图上可以看到,有部分谐振峰向高频方向移动,并伴随着峰值下降;而有部分谐振峰向低频方向移动,并伴随着峰值升高。变形面积和变形程度可以通过比较谐振峰点明显移动所处的位置,(第几个峰)及谐振峰的移动量来估计分析。局部压缩和拉开变形影响到引线时,频谱图的高频部分将发生变化。局部压缩和拉开变形程度较大时,低频与中频段有些谐振峰会重叠,个别峰会消失,有些谐振峰幅值升高。

二、匝间短路

    如果线圈发生金属性匝间短路,线圈的整体电感将会明显下降,线圈对信号的阻碍大大减小。对应到频谱图,其低频段的谐振峰将会明显的向高频方向移动,同时由于阻碍减小,频响曲线在低频段将会向衰减减小的方向移动,即曲线上移2odB 以上;另外由于Q值下降,频谱曲线上谐振峰谷间的差异将减少。中频和高频段的频谱曲线与正常线圈的图谱重合。

三、线圈断股

    线圈断股时,线圈的整体电感将会略有增大。对应到频谱图,其低频段的谐振峰将会向低频方向略有移动,幅值上的衰减基本不变;中频和高频段的频谱曲线与正常线圈的谱图重合。

四、金属异物

    在正常线圈中,如果在饼间中存在金属异物,虽然对低频总电感影响不大,但饼间电容将增大。频谱曲线的低频部分谐振峰将向低频方向移动,中高频部分曲线的幅值将有所升高。

五、引线位移

    引线发生位移时,不影响电感,所以频谱曲线的低频段应完全重合,只在2ookHz~5ookHz部分的曲线发生改变,主要是衰减幅值方面的变化。引线向外壳方向移动,则频谱曲线的高频部分向衰减增大的方向移动,曲线下移;引线向线圈靠拢,则频谱曲线的高频部分向衰减减小的方向移动,曲线上移。

六、轴向扣曲

    轴向扭曲是在电动力作用下,线圈向两端顶出,在受到两端压迫时,被迫从中间变形,若原变压器的装配间隙较大或有撑条受迫移位,则线圈在轴向扭成S形;这种变形由于两端未变动,所以只改变了部分饼间电容和部分对地电容。屏间电容和对地电容将减小,所以频谱曲线上将发生谐振峰向高频方向移动,低频附近的谐振峰值略有下降,中频附近的谐振峰点频率略有上升,而且 3ookHz~5ookHz的频谱线基本上保持原趋势。

七、线圈幅向(径)变形

    在电动力作用下,一般内线圈是向内收缩,由于内撑条的限制,线圈可能发生幅向变形,其边沿成锯齿状,这种变形将使电感略有减小,对地电容也略有改变,所以在整个频率范围内的谐振峰均向高频方向略有移动。外线圈的幅向变形主要是向外膨胀,变形线圈总电感将增加,但内外线圈间的距离增大,线饼对地电容减小。所以频谱曲线上第一个谐振峰和谷将向低频方向移动,后面的各峰谷都将向高频方向略有移动。

#
