绝缘靴/手套/绝缘杆/绝缘垫耐压试验标准
发布时间:2022-12-09 12:11:24
阅读次数: 872次
绝缘安全工器具又分为基本绝缘安全工器具和辅助绝缘安全工器具,基本绝缘安全工器具主要包括绝缘杆,绝缘板,绝缘罩等,辅助绝缘安全工器具主要包括绝缘靴,绝缘绝缘手套,绝缘垫等,在日常的耐压试验中,这些绝缘工器具都需严格按照耐压试验标准进行试验后方可使用....
绝缘靴/手套/绝缘杆/绝缘垫等绝缘工具我们常统称他们为绝缘安全工具,是用于直接接触或者间接操作高压设备、带电设备的安全工具和辅助安全工具,它们都是由特殊的橡胶或者绝缘材质制成,具有防电,防水、耐酸碱、防化、防油的功能,广泛应用于电力行业作业过程....
一、绝缘靴/手套/绝缘杆/绝缘垫耐压试验标准
数据来自于国家电网公司2002年 发布《电力安全工器具预防性试验规程》
序号 | 名称 | 电压等级(kV) | 周期(年) | 交流电压(kV) | 时间(min) | 泄漏电流(mA) | 备注 |
1 | 绝缘板 | 6~10 | 1次 | 30 | 5 | ||
35 | 80 | ||||||
2 | 绝缘罩 | 35 | 1次 | 80 | 5 | ||
3 | 绝缘夹钳 | 35以下 | 1次 | 3倍线电压 | 5 | ||
110 | 260 | ||||||
220 | 400 | ||||||
4 | 验电笔 | 6~10 | 2次 | 40 | 5 | ||
20~35 | 105 | ||||||
5 | 绝缘手套 | 高压 | 2次 | 8 | 1 | ≤9 | |
低压 | 2.5 | ≤2.5 | |||||
6 | 核相器 | 6 | 2次 | 6 | 1.7~2.4 | ||
10 | 10 | 1.4~1.7 | |||||
7 | 橡胶绝缘靴 | 高压 | 2次 | 15 | 2 | ≤7.5 | 靴内装水 |
8 | 橡胶绝缘靴 | 高压 | 2次 | 25 | 1 | ≤10 | 内装钢珠 |
9 | 绝缘胶垫 | 高压 | 1次 | 15 | 1 | 观察有无击穿现象 | 使用于带电设备区域 |
低压 | 1次 | 3.5 | 1 |

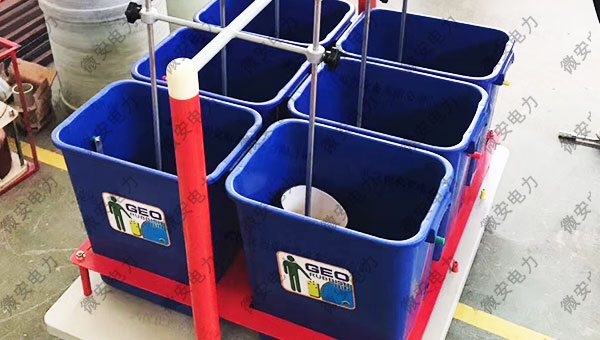

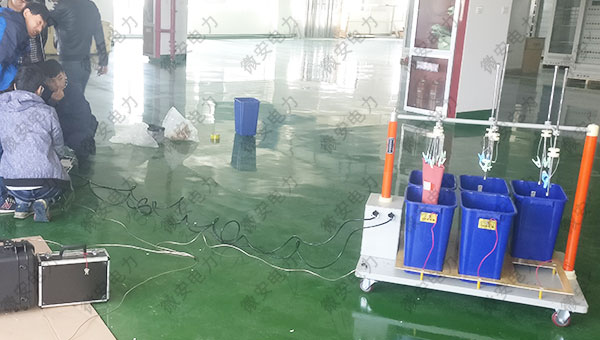

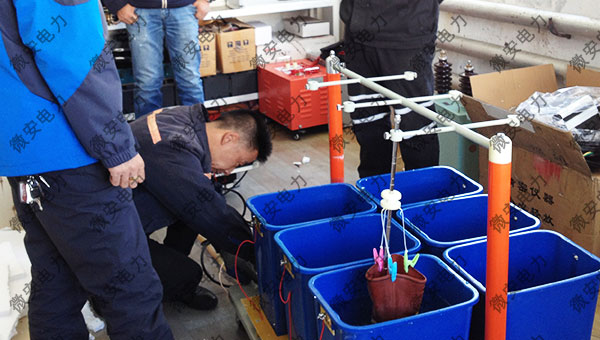

二、耐压试验现场案例鉴赏
