如何测试高压电缆绝缘电阻

发布时间:2019-09-30 10:57:35 阅读次数: 377次
高压电缆的绝缘电阻值是其非常重要的一项指标,其阻值的大小直接的反应了电缆目前的绝缘状况,如电缆绝缘发生外力损伤,或者电缆本身受潮,又或者电缆本身的质量缺陷,都会造成电缆绝

如何测试高压电缆绝缘电阻

高压电缆的绝缘电阻值是其非常重要的一项指标,其阻值的大小直接的反应了电缆目前的绝缘状况,如电缆绝缘发生外力损伤,或者电缆本身受潮,又或者电缆本身的质量缺陷,都会造成电缆绝缘电阻值下降,绝缘电阻值是否正常是 直接关系影响到电缆是否能正常投入运行的,所以测试电缆绝缘电阻值就成了一项非常重要的工作。

测量绝缘电阻的方法比较多,下面简单为大家介绍两种常用的方法。

一、通过试验变压器来操作

干式试验变压器

试验变压器是发电厂、供电局及科研单位用来做交流耐压试验的基本试验设备,可对高压电缆的绝缘材料进行规定电压的绝缘强度试验,考核电缆的绝缘水平,发现绝缘缺陷。

这种方法适用于高电压的试验环境,接线复杂,价格偏高,而且只能针对短距离的电缆进行绝缘测试,因为电缆距离长了以后,所需要的试验变压器的容量也会越大,足够大的试验变压器现场难以搬运。试验起来非常不便利。

二、通过绝缘电阻测试仪(又称兆欧表、摇表)来检测

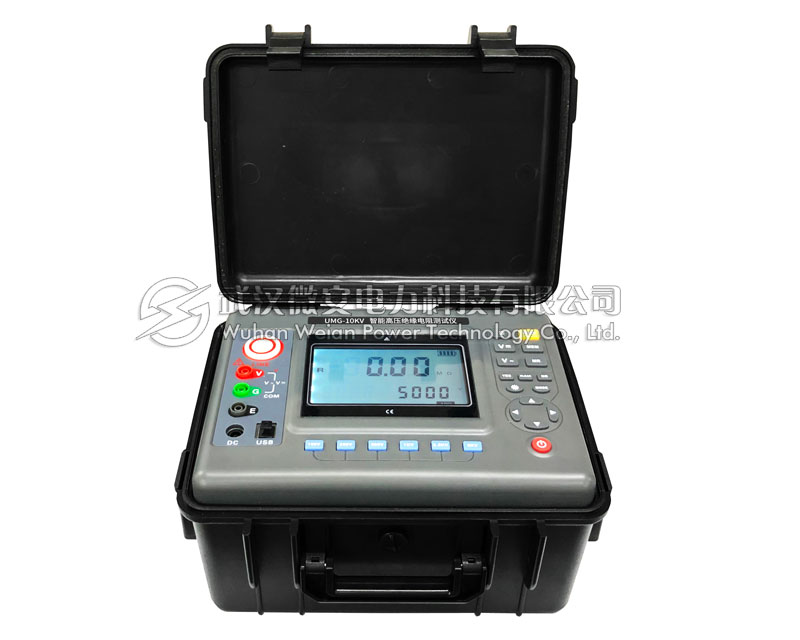

绝缘电阻测试仪

绝缘电阻测试仪就比较方便了,因为输出的直流的,对于电缆这种容性试品,就不会有很大的容性电流在里面, 只用考虑阻性电流,只需要根据电缆长度选择一款合适的充电电流的绝缘电阻测试仪即可。

绝缘电阻测试仪适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电气设备的绝缘电阻。把摇表的测量作为对电缆的一种前期测试,再结合一些其他的试验,就可以对电缆进行综合判断,所以摇表测量绝缘电阻非常重要、不可或缺的。

值得一提的是,采用绝缘电阻测试仪测量绝缘电阻,接线简单、使用方便,价格低,因此,现场普遍是采用摇表来测量。

测得的绝缘电阻值,还可与历次试验结果比较,或三相之间进行比较,从比较中发现绝缘存在的缺陷。Q/CSG10007 -2004规定纸绝缘电缆、橡塑绝缘电缆绝缘电阻大于1000MΩ。橡塑绝缘电缆外护套绝缘电阻每千米不低于O.5MΩ。 电力电缆主要的试验项目为直流泄漏电流与直流耐压试验,如绝缘电阻不良.一般均可在泄漏电流试验中发现。


#
