UAZZ-20A直流电阻测试仪使用方法及注意事项

发布时间:2019-12-28 21:28:22 阅读次数: 872次
UAZZ-20A直流电阻测试仪是一款用于变压器及电机等设备绕组的直流电阻测试的专用仪器,本文给大家介绍的是关于这款20A直流电阻测试仪的使用方法及注意事项

UAZZ-20A直流电阻测试仪使用方法及注意事项(图文)

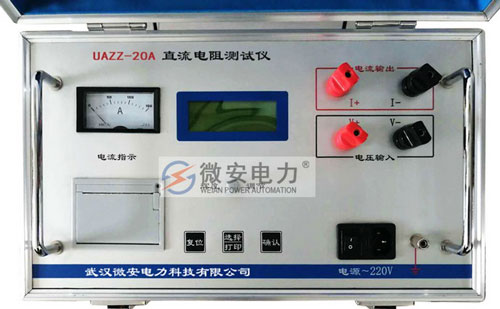

20A直流电阻测试仪

今天给大家介绍的是武汉微安电力UAZZ-20A直流电阻快速测试仪的操作方法和注意事项。该仪器具有1A 5A 10A 20A 四个固定档位的测试电流可供选择,所对应的量程范围可从1毫欧至20欧姆。 电阻显示采用四位半的液晶显示器,分辨率可达0.1微欧。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

一、20A直流电阻测试仪使用方法

20A直流电阻测试仪

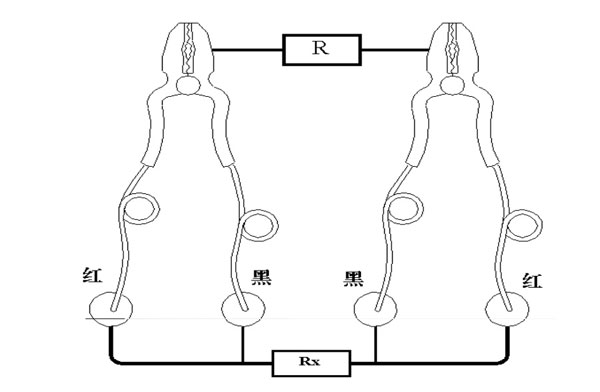

下面我们进以变压器直流电阻的测试为例进行演示, 首先将电源线以及安全地线可靠连接到直阻仪上,然后将附件中的两把测试夹子,一端连接到直阻仪面板与其颜色相对应的输入输出端子上,测试钳直接夹到待测变压器的绕组两端。此时要注意测试钳应必须与绕组端子接触良好。 完成接线以后, 打开电源开关,然后应先选择测试电流,可通过操作"上、下"键来选择合适的测试电流,选择测试电流时应注意,每档测试电流所对应的量程范围,如果被测绕组的直流电阻值大于了所选择的测试电流的量程范围, 会使得测量开始后,电流达不到预设电流值,而使仪器处于长时间等待状态。 每个测试电流档位所对应的量程范围,现场可详细参阅仪器纸质说明书。 选择测试电流完成后,直接点击"测量",仪器自动测试,然后显示测试结果。 测试完成以后,请勿直接拆除接线, 应等待仪器屏幕上显示的"正在放电,请稍后"的指示进度完成以后 ,再进行拆线,换线操作。 现场的测试结果可直接进行存储,或者打印。

异常处理:如果在使用时仪器死机,长按"开/关机键"不能正常关机,请将仪器背后的电池盖打开,按"K_Reset"复位键,仪器可复位至正常状态。

二、20A直流电阻测试仪使用注意事项

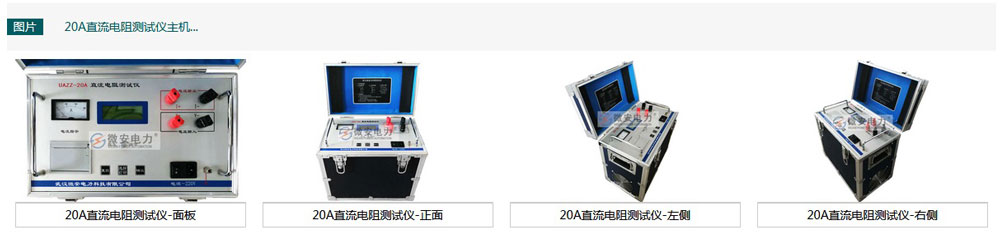

20A直流电阻测试仪

在使用该仪器时,应特别注意,在正常测试完成后,或者测试过程中电源突然中断,一定要等待仪器自动放电完毕以后才能拆掉测试线, 对于无载调压变压器的测试,不允许在测试过程中切换分接档位, 自行更换保险管时,需注意使用与本仪器相同的型号。 武汉微安电力的UAZZ-20A的操作说明就结束了 ,初次使用该设备人员,应详阅该视频与仪器纸质说明书。

#
