使用GTB系列干式试验变压器进行耐压试验时需要注意些什么？

使用GTB系列干式试验变压器进行耐压试验时需要注意些什么？

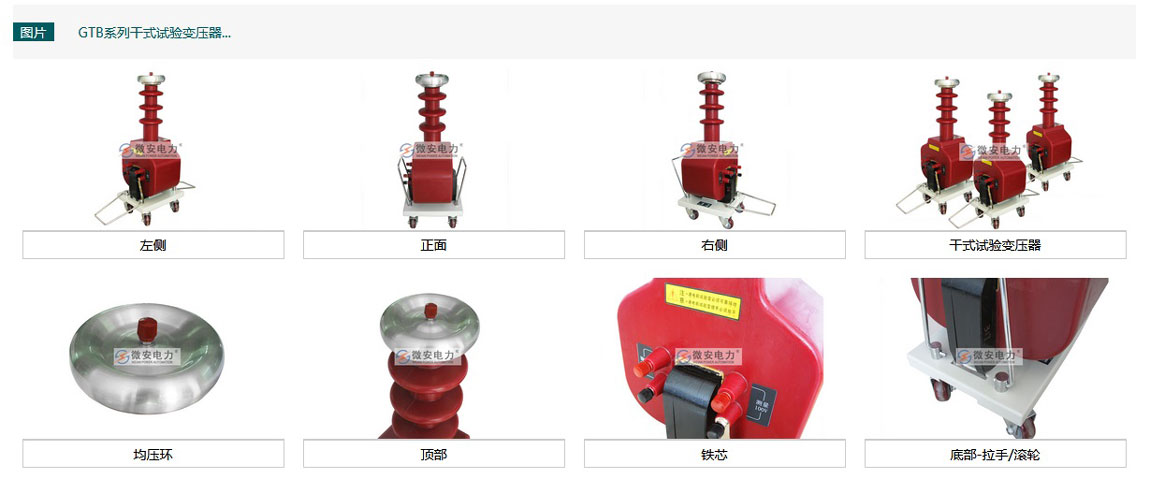

GTB干式试验变压器是什么？

GTB系列干式试验变压器是一款专用于电气设备进行交流耐压试验的专用升压设备,因其绝缘材料采用环氧树脂进行浇筑而成,故有了干式之称，又因其与容量相同，电源线相同的油浸式试验变压器相比，具有重量轻、体积小、造型美观、性能稳定，故成为了电力系统及各电力用户在现场检测各种电气设备的绝缘性能的首选耐压设备。

一、GTB干式试验变压器试验时的注意事项

(1)试验前，要将高压干式试验变压器的外壳" 〨 "端，电源控制箱的接地端" 〨 "必须良好接地，否则将危及人身与设备的安全

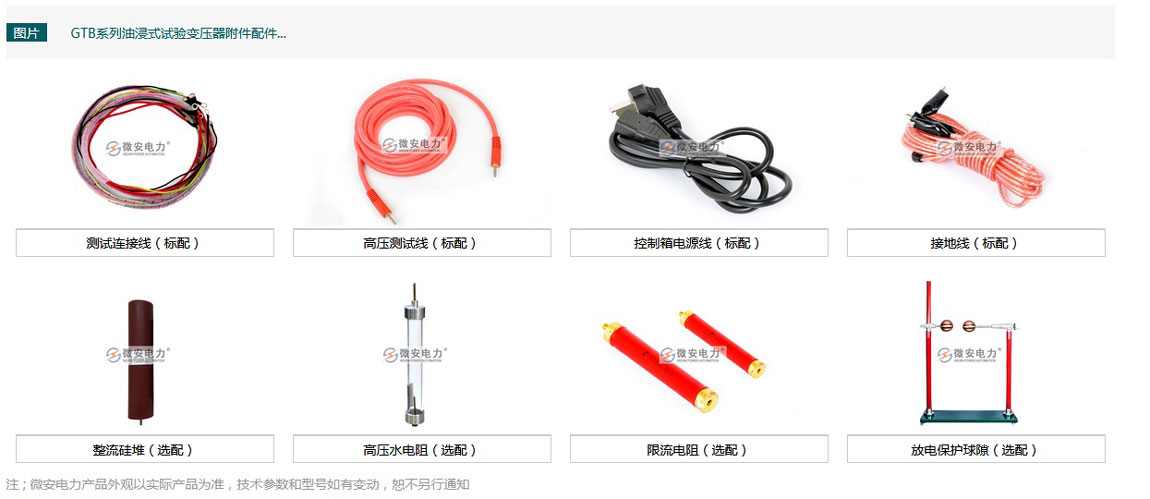

(2)操作前必须熟悉高压试验变压器与电源控制箱的电气原理理接线图。如果是进行直流耐压与泄露试验时，可先将高压硅堆（高压整流二极管）或直流数字微安表旋在高压干式试验变压器的高压端。

(3)准备完毕，检查电源及接线无误后，可合上总电源开关，此时红色开关指示灯也亮。假如不亮应把调压器手柄按逆时针方向返回零位，红色停止按钮上的指示灯亮，否则起动按钮拒绝合作。

(4)按下起动按钮，绿色按钮指示灯亮，这时按顺时针每秒1.5-2千伏的速度均匀缓慢地旋动调压器手柄，高压逐步上升并密切注意电压表的指示及试品情况，直到调到所需试验高压为止。

(5)根据要进行耐压试验的产品的试验时间，来拔动定时器所需定时时间再按下定时与报警开关，即在规定的时间里测试产品耐压，然后报警告知，若被测产品被击穿，过流继电器自动跳闸，此时电压表值读数，即为产品击穿电压之值。

(6)如需保护被测产品免被击穿，可先在高压侧连续接放电保护球隙调整保护球放电电压为试验电压的1.15倍左右。
